제품 상세 정보:
|
| Flame-retardant: | Yes | Provide sealing protection and strain: | 1-core ,3-core cables |
|---|---|---|---|
| Origin: | CN(Origin) | Logo: | Custom Can Do |
| Material: | Cross Linked Polyolefin | Lead Time: | 3-7Days |
| Insulator Type: | Heat Shrink Termination | UV Resistant: | Yes |
| Name: | Heat Shrink Termination kit | ||
| 강조하다: | MV 케이블 열 축소 종료,42kV 열 축소 종료,MV 케이블 종료 |
||

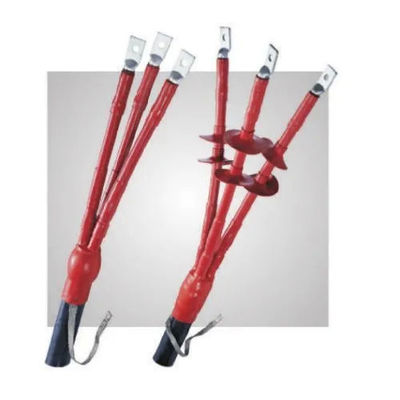

최대 42kV의 MV 케이블 용 열 수축 종료 키트
종단 키트는 최대 35kV의 스크린 단일 / 3 코어 중합체 절연 MV 케이블을 위해 설계되었습니다.
스크린, 1 코어 중합체 절연 케이블 6kV, 10kV, 20kV, 30kV 및 35kV에 대한 RSNY-1 실내 종단
실내 종단은 최대 35kV의 스크린 단일 코어 중합체 절연 MV 케이블을 위해 설계되었습니다.

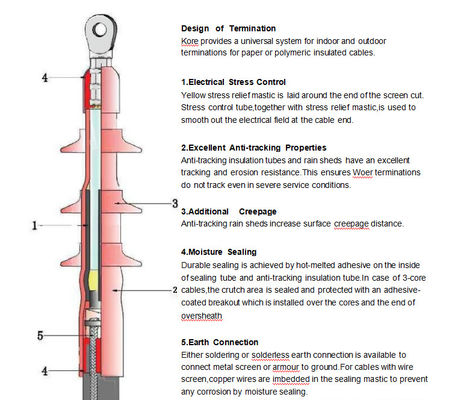

스트레스 릴리프 마스틱과 함께 스크린 컷 마스틱은 케이블 스크린 끝에서 전기장을 부드럽게하는 데 사용됩니다. 안티 트랙 링 절연 튜브와 케이블 러그 사이의 씰링 튜브 씰을 사용하여 표면 트랙 빗 방출을 위해 안전을 보장합니다.
| 공칭 전압 u0,/u (u중)) | 단면 (mm2)) | 키트 번호 | 치수 (mm) | 빗 창고 | |
| 엘 | 디 | ||||
| 3.6/6 (7.2) kv | 25-50 | 6kvrsny-1/1 | 800 | 105 | 0 |
| 70-120 | 6KVRSNY-1/2 | 105 | |||
| 150-240 | 6KVRSNY-1/3 | 105 | |||
| 300-400 | 6KVRSNY-1/4 | 105 | |||
| 500-630 | 6KVRSNY-1/5 | 140 | |||
| 800-1000 | 6KVRSNY-1/6 | 140 | |||
| 1200 | 6KVRSNY-1/7 | 140 | |||
| 6/10 (12) KV 6.35/11 (12) KV 8.7/15 (17.5) kv |
25-50 | 10kvrsny-1/1 | 800 | 105 | 0 |
| 70-120 | 10kvrsny-1/2 | 105 | |||
| 150-240 | 10kvrsny-1/3 | 105 | |||
| 300-400 | 10kvrsny-1/4 | 105 | |||
| 500-630 | 10kvrsny-1/5 | 140 | |||
| 800-1000 | 10kvrsny-1/6 | 140 | |||
| 1200 | 10kvrsny-1/7 | 140 | |||
| 12/20 (24) KV 12.7/22 (24) kv | 35-50 | 20kvrsny-1/1 | 800 | 105 | 2 |
| 70-120 | 20kvrsny-1/2 | 105 | |||
| 150-240 | 20kvrsny-1/3 | 105 | |||
| 300-400 | 20kvrsny-1/4 | 140 | |||
| 500-630 | 20kvrsny-1/5 | 140 | |||
| 800-1000 | 20kvrsny-1/6 | 140 | |||
| 1200 | 20kvrsny-1/7 | 140 | |||
| 18/30 (36) KV 19/33 (36) KV |
35-50 | 30kvrsny-1/1 | 800 | 105 | 4 |
| 70-120 | 30kvrsny-1/2 | 105 | |||
| 150-240 | 30kvrsny-1/3 | 140 | |||
| 300-400 | 30kvrsny-1/4 | 140 | |||
| 500-630 | 30kvrsny-1/5 | 140 | |||
| 800-1000 | 30kvrsny-1/6 | 140 | |||
| 1200 | 30kvrsny-1/7 | 140 | |||
| 20.8/36 (42) KV | 50 | 35kvrsny-1/1 | 800 | 140 | 4 |
| 70-120 | 35kvrsny-1/2 | 140 | |||
| 150-240 | 35kvrsny-1/3 | 140 | |||
| 26/35 (42) KV | 35kvrsny-1/4 | 140 | |||
| 500-630 | 35kvrsny-1/5 | 140 | |||
| 800-1000 | 35kvrsny-1/6 | 140 | |||
| 1200 | 35kvrsny-1/7 | 140 | |||
메모:
1. 문자는 별도로 주문해야합니다.
2.RSNY-1은 갑옷이없는 구리선 화면이있는 케이블 용입니다.
3. 고체가없는 지구 연결을 다음과 같이 별도로 주문해야합니다.
· 구리 와이어 스크린 및 와이어 갑옷이있는 케이블의 경우, 예를 들어 6kvrsny-1/1-wa를 예로 들어 추가하십시오.
· 아머 와이어가 장착 된 구리 테이프 스크린이있는 케이블의 경우 6kvrsny-1/1-x를 예를 들어 접미어 -X를 추가하십시오.
스크린, 1 코어 중합체 절연 케이블 6kV, 10kV, 20kV, 30kV 및 35kV에 대한 RSWY-1 실외 종료
실외 종료는 최대 35kV의 스크린 단일 코어 중합체 절연 MV 케이블을 위해 설계되었습니다.
스트레스 릴리프 마스틱과 함께 스크린 컷 마스틱은 케이블 스크린 끝에서 전기장을 부드럽게하는 데 사용됩니다. 안티 트랙 링 절연 튜브와 케이블 러그 사이의 씰링 튜브 씰을 사용하여 표면 트랙 빗 방출을 위해 안전을 보장합니다.
| 공칭 전압 u0,/u (u중)) | 단면 (mm2)) | 키트 번호 | 치수 (mm) | 빗 창고 | |
| 엘 | 디 | ||||
| 3.6/6 (7.2) kv | 25-50 | 6KVRSWY-1/1 | 800 | 105 | 3 |
| 70-120 | 6KVRSWY-1/2 | 105 | |||
| 150-240 | 6KVRSWY-1/3 | 105 | |||
| 300-400 | 6KVRSWY-1/4 | 105 | |||
| 500-630 | 6kvrswy-1/5 | 140 | |||
| 800-1000 | 6KVRSWY-1/6 | 140 | |||
| 1200 | 6KVRSWY-1/7 | 140 | |||
| 6/10 (12) KV 6.35/11 (12) KV 8.7/15 (17.5) kv |
25-50 | 10kvrswy-1/1 | 800 | 105 | 3 |
| 70-120 | 10kvrswy-1/2 | 105 | |||
| 150-240 | 10kvrswy-1/3 | 105 | |||
| 300-400 | 10kvrswy-1/4 | 105 | |||
| 500-630 | 10kvrswy-1/5 | 140 | |||
| 800-1000 | 10kvrswy-1/6 | 140 | |||
| 1200 | 10kvrswy-1/7 | 140 | |||
| 12/20 (24) KV 12.7/22 (24) kv | 35-50 | 20kvrswy-1/1 | 800 | 105 | 4 |
| 70-120 | 20kvrswy-1/2 | 105 | |||
| 150-240 | 20kvrswy-1/3 | 105 | |||
| 300-400 | 20kvrswy-1/4 | 140 | |||
| 500-630 | 20kvrswy-1/5 | 140 | |||
| 800-1000 | 20kvrswy-1/6 | 140 | |||
| 1200 | 20kvrswy-1/7 | 140 | |||
| 18/30 (36) KV 19/33 (36) KV |
35-50 | 30kvrswy-1/1 | 800 | 105 | 6 |
| 70-120 | 30kvrswy-1/2 | 105 | |||
| 150-240 | 30kvrswy-1/3 | 140 | |||
| 300-400 | 30kvrswy-1/4 | 140 | |||
| 500-630 | 30kvrswy-1/5 | 140 | |||
| 800-1000 | 30kvrswy-1/6 | 140 | |||
| 1200 | 30kvrswy-1/7 | 140 | |||
| 20.8/36 (42) KV | 50 | 35kvrswy-1/1 | 800 | 140 | 6 |
| 70-120 | 35kvrswy-1/2 | 140 | |||
| 150-240 | 35kvrswy-1/3 | 140 | |||
| 26/35 (42) KV | 35kvrswy-1/4 | 140 | |||
| 500-630 | 35kvrswy-1/5 | 140 | |||
| 800-1000 | 35kvrswy-1/6 | 140 | |||
| 1200 | 35kvrswy-1/7 | 140 | |||
메모:
1. 문자는 별도로 주문해야합니다.
2.RSWY-1은 갑옷이없는 구리선 화면이있는 케이블 용입니다.
3. 고체가없는 지구 연결을 다음과 같이 별도로 주문해야합니다.
· 구리 와이어 스크린 및 와이어 갑옷이있는 케이블의 경우, 예를 들어 6kvrswy-1/1-wa를 예로 들어 추가하십시오.
· 아머 와이어가 장착 된 구리 테이프 스크린이있는 케이블의 경우 6kvrswy-1/1-x를 예를 들어 접미어 -X를 추가하십시오.
스크린, 3 코어 중합체 절연 케이블 6kV, 10kV, 20kV, 30kV 및 35kV에 대한 RSNY-3 실내 종단
실내 종단은 최대 35kV의 3 개의 코어 중합체 절연 MV 케이블을 위해 설계되었습니다.
노란색 응력 릴리프 마스틱은 화면 컷의 끝 주위에 놓여 있습니다.

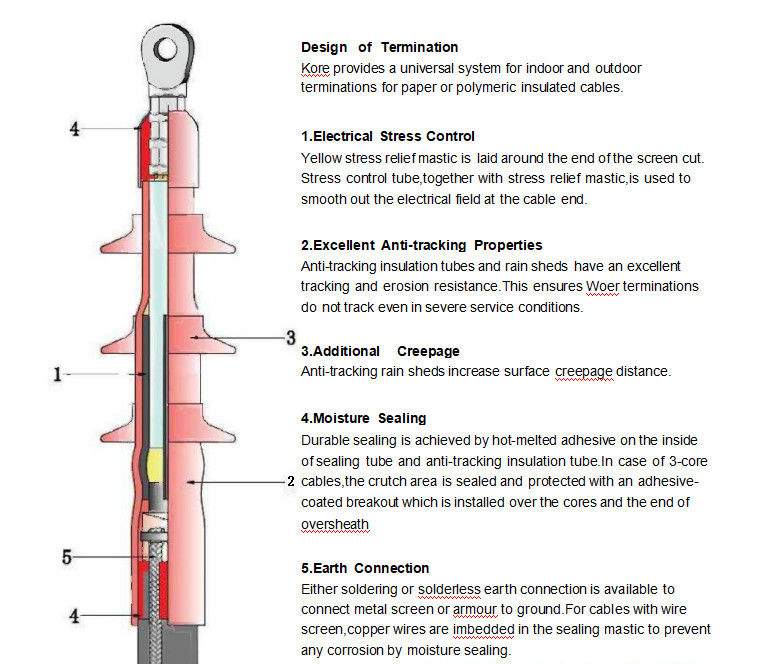

응력 릴리프 마스틱과 함께 스트레스 제어 튜브는 케이블 스크린 끝에서 전기장을 매끄럽게하는 데 사용됩니다. 모든 위상 코어는 방지 절연 튜브 및 밀봉 튜브로 덮여 있습니다. 항티 추적 빗물은 안전을 보장하기 위해 표면 소름 끼는 거리를 증가시킵니다. Shed는 키트에 공급됩니다.
| 공칭 전압 u0,/u (u중)) | 단면 (mm2)) | 키트 번호 | 치수 (mm) | 빗 창고 | |
| 엘 | 디 | ||||
| 3.6/6 (7.2) kv | 25-50 | 6KVRSNY-3/1 | 750 | 105 | 0 |
| 70-120 | 6KVRSNY-3/2 | 105 | |||
| 150-240 | 6KVRSNY-3/3 | 105 | |||
| 300-400 | 6KVRSNY-3/4 | 105 | |||
| 500-630 | 6KVRSNY-3/5 | 140 | |||
| 6/10 (12) KV 6.35/11 (12) KV 8.7/15 (17.5) kv |
25-50 | 10kvrsny-3/1 | 750 | 105 | 0 |
| 70-120 | 10kvrsny-3/2 | 105 | |||
| 150-240 | 10kvrsny-3/3 | 105 | |||
| 300-400 | 10kvrsny-3/4 | 105 | |||
| 500-630 | 10kvrsny-3/5 | 140 | |||
| 12/20 (24) KV 12.7/22 (24) kv | 35-50 | 20kvrsny-3/1 | 900 | 105 | 6 |
| 70-120 | 20kvrsny-3/2 | 105 | |||
| 150-240 | 20kvrsny-3/3 | 105 | |||
| 300-400 | 20kvrsny-3/4 | 140 | |||
| 500-630 | 20kvrsny-3/5 | 140 | |||
| 18/30 (36) KV 19/33 (36) KV |
35-50 | 30kvrsny-3/1 | 1100 | 105 | 12 |
| 70-120 | 30kvrsny-3/2 | 105 | |||
| 150-240 | 30kvrsny-3/3 | 140 | |||
| 300-400 | 30kvrsny-3/4 | 140 | |||
| 500-630 | 30KVRSNY-3/5 | 140 | |||
| 20.8/36 (42) KV | 50 | 35kvrsny-3/1 | 1100 | 140 | 12 |
| 70-120 | 35kvrsny-3/2 | 140 | |||
| 150-240 | 35kvrsny-3/3 | 140 | |||
| 26/35 (42) KV | 35kvrsny-3/4 | 140 | |||
| 500-630 | 35kvrsny-3/5 | 140 | |||
메모:
1. 문자는 별도로 주문해야합니다.
2.RSNY-3은 갑옷이없는 구리선 화면이있는 케이블 용입니다.
3. 고체가없는 지구 연결을 다음과 같이 별도로 주문해야합니다.
· 구리 와이어 스크린과 와이어 갑옷이있는 케이블의 경우, 예를 들어 6kvrsny-3/1-wa를 추가하십시오.
· 아머 와이어가 장착 된 구리 테이프 스크린이있는 케이블의 경우 6kvrsny-3/1-x를 예를 들어 접미어 -X를 추가하십시오.
RSWY-3 스크린, 3 코어 중합체 절연 케이블 6kV, 10kV, 20kV, 30kV 및 35kV에 대한 실외 종료
실외 종료는 최대 35kV의 3 개의 코어 중합체 절연 MV 케이블을 위해 설계되었습니다.
노란색 응력 릴리프 마스틱은 화면 컷의 끝 주위에 놓여 있습니다.
응력 릴리프 마스틱과 함께 스트레스 제어 튜브는 케이블 스크린 끝에서 전기장을 매끄럽게하는 데 사용됩니다. 모든 위상 코어는 방지 절연 튜브 및 밀봉 튜브로 덮여 있습니다. 항티 추적 빗물은 안전을 보장하기 위해 표면 소름 끼는 거리를 증가시킵니다. Shed는 키트에 공급됩니다.
| 공칭 전압 u0,/u (u중)) | 단면 (mm2)) | 키트 번호 | 치수 (mm) | 빗 창고 | |
| 엘 | 디 | ||||
| 3.6/6 (7.2) kv | 25-50 | 6kvrswy-3/1 | 900 | 105 | 6 |
| 70-120 | 6kvrswy-3/2 | 105 | |||
| 150-240 | 6kvrswy-3/3 | 105 | |||
| 300-400 | 6kvrswy-3/4 | 105 | |||
| 500-630 | 6kvrswy-3/5 | 140 | |||
| 6/10 (12) KV 6.35/11 (12) KV 8.7/15 (17.5) kv |
25-50 | 10kvrswy-3/1 | 900 | 105 | 6 |
| 70-120 | 10kvrswy-3/2 | 105 | |||
| 150-240 | 10kvrswy-3/3 | 105 | |||
| 300-400 | 10kvrswy-3/4 | 105 | |||
| 500-630 | 10kvrswy-3/5 | 140 | |||
| 12/20 (24) KV 12.7/22 (24) kv | 35-50 | 20kvrswy-3/1 | 900 | 105 | 12 |
| 70-120 | 20kvrswy-3/2 | 105 | |||
| 150-240 | 20kvrswy-3/3 | 105 | |||
| 300-400 | 20kvrswy-3/4 | 140 | |||
| 500-630 | 20kvrswy-3/5 | 140 | |||
| 18/30 (36) KV 19/33 (36) KV |
35-50 | 30kvrswy-3/1 | 1100 | 105 | 18 |
| 70-120 | 30kvrswy-3/2 | 105 | |||
| 150-240 | 30kvrswy-3/3 | 140 | |||
| 300-400 | 30kvrswy-3/4 | 140 | |||
| 500-630 | 30kvrswy-3/5 | 140 | |||
| 20.8/36 (42) KV | 50 | 35kvrswy-3/1 | 1100 | 140 | 18 |
| 70-120 | 35kvrswy-3/2 | 140 | |||
| 150-240 | 35kvrswy-3/3 | 140 | |||
| 26/35 (42) KV | 35kvrswy-3/4 | 140 | |||
| 500-630 | 35kvrswy-3/5 | 140 | |||
메모:
1. 문자는 별도로 주문해야합니다.
2.RSWY-3은 갑옷이없는 구리선 화면이있는 케이블 용입니다.
3. 고체가없는 지구 연결을 다음과 같이 별도로 주문해야합니다.
· 구리 와이어 스크린 및 와이어 갑옷이있는 케이블의 경우, 접미어 -wa를 추가하십시오. 예를 들어 6kvrswy-3/1-wa를 추가하십시오.
· 아머 와이어가 장착 된 구리 테이프 스크린이있는 케이블의 경우 6kvrswy-3/1-x를 예를 들어 접미어 -X를 추가하십시오.
