제품 상세 정보:
|
| 난연성: | 그래요 | 밀봉 보호 및 변형 제공: | 1심, 3심 케이블 |
|---|---|---|---|
| 원산지: | CN(식자재원산지정보) | 로고: | 관습 이 할 수 있다 |
| 소재: | 가교 폴리올레핀 | 선행 시간: | 3-7days |
| 애자류: | 열수축 조인트 | UV 저항성: | 그래요 |
| 강조하다: | 3코어 열 축소 관절,42KV 열 축소 관절,MV 케이블 열 축소 관절 |
||

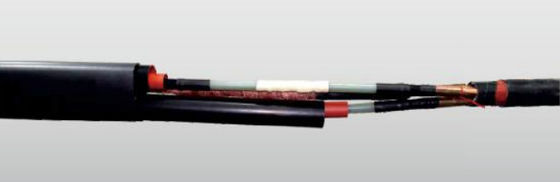

1 코어, 3 코어 열 축소 조인트
합동은 35kV까지 차단 된 단일 코어 또는 3 코어 폴리머 고립 MV 케이블을 위해 설계되었습니다.
스트레스 조절 튜브와 함께 스트레스 완화 마스틱은 케이블 스크린 끝의 전기장을 평평히 하기 위해 사용됩니다.열 축소 단열 튜브는 핵심 단열에 대한 일관된 단열 두께를 제공합니다.
열 축소 이중 계층 튜브는 단열과 스크린 사이의 공백 없는 인터페이스를 보장하는 데 도움이 됩니다. 관절 부위를 둘러싼 구리 망은 금속 스크린을 재구성합니다.둘 다 용접 또는 용접없이 지구 연결은 관절을 통해 스크린 연속성을 제공하기 위해 사용할 수 있습니다외부 밀폐 및 보호는 접착제로 코팅 된 열 축소 튜브로 수행됩니다.

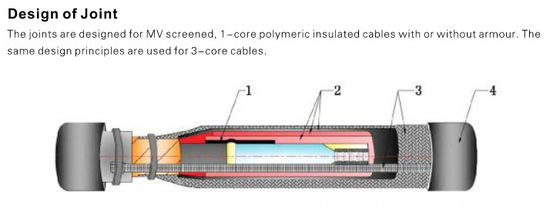

1전기 스트레스 조절
스트레스 조절 튜브와 함께 스트레스 완화 마스틱은 케이블 스크린 끝의 전기장을 평평히 하기 위해 사용됩니다.
2단열 및 스크린
열 수축 단열 튜브는 케이블의 두께를 충족하거나 초과하기 위해 일관된 단열 두께를 제공합니다.열 수축 반도체 / 단열 이중 계층 튜브 또한 단열과 스크린 사이의 빈 공간 인터페이스를 보장하는 데 도움이 채택.
3금속 보호
관절 부위를 둘러싼 구리 망은 금속 스크린을 재구성합니다. 관절 전체에 스크린 연속성을 제공하기 위해 용접 또는 용접없는 지구 연결이 제공됩니다.
4외부 밀폐 및 보호
외부 밀폐 및 보호는 접착제로 코팅 된 열 수축 튜브로 수행됩니다. 케이블 덮개에서 예상되는 기계적 보호 및 화학 저항을 제공합니다.
• 교차 결합 된 폴리올레핀으로 제조됩니다.
• 화염 retardant breakouts는 고객 요청에 따라 제공됩니다
• 다양한 구성 요구 사항을 충족
• 축소 온도: 90°C에서 시작하여 130°C에서 완전히 회복됩니다.
선택 표:
RSJY-1스크린된 1핵 폴리머리 단열 케이블 (6kV,10kV,20kV,30kV 및 35kV) 의 직결 결합
합동은 35kV까지 스크린 된 단일 코어 폴리머리 단열 MV 케이블을 위해 설계되었습니다.
| 명소 전압 U0,/U(Um) | 직경 (mm)2) | 키트 번호 | L |
| 크기 (mm) | |||
| 3.6/6 (7.2) kV | 25~50 | 6kVRSJY-1/1 | 820 |
| 70~120 | 6kVRSJY-1/2 | 820 | |
| 150~240 | 6kVRSJY-1/3 | 820 | |
| 300~400 | 6kVRSJY-1/4 | 820 | |
| 500~630 | 6kVRSJY-1/5 | 820 | |
| 800-1000 | 6kVRSJY-1/6 | 820 | |
| 1200 | 6kVRSJY-1/7 | 820 | |
| 6/10(12)kV 6.35/11 (12kV) 8.7/15(17.5) kV |
25~50 | 10kVRSJY-1/1 | 820 |
| 70~120 | 10kVRSJY-1/2 | 820 | |
| 150~240 | 10kVRSJY-1/3 | 820 | |
| 300~400 | 10kVRSJY-1/4 | 820 | |
| 500~630 | 10kVRSJY-1/5 | 820 | |
| 800-1000 | 10kVRSJY-1/6 | 820 | |
| 1200 | 10kVRSJY-1/7 | 820 | |
| 12/20(24)kV 12.7/22(24)kV | 35~50 | 20kVRSJY-1/1 | 820 |
| 70~120 | 20kVRSJY-1/2 | 820 | |
| 150~240 | 20kVRSJY-1/3 | 820 | |
| 300~400 | 20kVRSJY-1/4 | 1020 | |
| 500~630 | 20kVRSJY-1/5 | 1020 | |
| 800-1000 | 20kVRSJY-1/6 | 1020 | |
| 1200 | 20kVRSJY-1/7 | 1020 | |
| 18/30 ((36) kV 19/33 ((36) kV |
35~50 | 30kVRSJY-1/1 | 1100 |
| 70~120 | 30kVRSJY-1/2 | 1100 | |
| 150~240 | 30kVRSJY-1/3 | 1100 | |
| 300~400 | 30kVRSJY-1/4 | 1100 | |
| 500~630 | 30kVRSJY-1/5 | 1100 | |
| 800-1000 | 30kVRSJY-1/6 | 1100 | |
| 1200 | 30kVRSJY-1/7 | 1100 | |
| 20.8/36 ((42) kV | 50 | 35kVRSJY-1/1 | 1100 |
| 70~120 | 35kVRSJY-1/2 | 1100 | |
| 150~240 | 35kVRSJY-1/3 | 1100 | |
| 26/35 ((42) kV | 35kVRSJY-1/4 | 1160 | |
| 500~630 | 35kVRSJY-1/5 | 1160 | |
| 800-1000 | 35kVRSJY-1/6 | 1160 | |
| 1200 | 35kVRSJY-1/7 | 1160 |
참고:
1- 커넥터는 별도로 주문해야 합니다.
2.RSJY-1은 갑옷이 없는 구리 유선 스크린을 가진 케이블을 위한 것입니다.
3- 쏘더리스 어어드 연결은 다음과 같이 별도로 주문해야 합니다.
·보리 와이어 스크린 및 와이어 방패가있는 케이블에 대해서는 후자를 추가하십시오.예를 들어,6kVRSJY-1/1-WA.
·보강선과 함께 구리 테이프 스크린을 가진 케이블에 대해서는 후자를 추가합니다.예를 들어,6kVRSJY-1/1-X.
RSJY-3스크리닝된 3핵 폴리머리 단열 케이블 6kV,10kV,20kV,30kV 및 35kV에 대한 직결 결합
합동은 35kV까지 3 코어 폴리머리 절연 MV 케이블을 차단하도록 설계되었습니다.
| 명소 전압 U0,/U(Um) | 직경 (mm)2) | 키트 번호 | L |
| 크기 (mm) | |||
| 3.6/6 (7.2) kV | 25~50 | 6kVRSJY-3/1 | 1620 |
| 70~120 | 6kVRSJY-3/2 | 1620 | |
| 150~240 | 6kVRSJY-3/3 | 1620 | |
| 300~400 | 6kVRSJY-3/4 | 1620 | |
| 500~630 | 6kVRSJY-3/5 | 1620 | |
| 6/10(12)kV 6.35/11 (12kV) 8.7/15(17.5) kV |
25~50 | 10kVRSJY-3/1 | 1620 |
| 70~120 | 10kVRSJY-3/2 | 1620 | |
| 150~240 | 10kVRSJY-3/3 | 1620 | |
| 300~400 | 10kVRSJY-3/4 | 1620 | |
| 500~630 | 10kVRSJY-3/5 | 1620 | |
| 12/20(24)kV 12.7/22(24)kV | 35~50 | 20kVRSJY-3/1 | 1620 |
| 70~120 | 20kVRSJY-3/2 | 1620 | |
| 150~240 | 20kVRSJY-3/3 | 1620 | |
| 300~400 | 20kVRSJY-3/4 | 2320 | |
| 500~630 | 20kVRSJY-3/5 | 2320 | |
| 18/30 ((36) kV 19/33 ((36) kV |
35~50 | 30kVRSJY-3/1 | 2520 |
| 70~120 | 30kVRSJY-3/2 | 2520 | |
| 150~240 | 30kVRSJY-3/3 | 2520 | |
| 300~400 | 30kVRSJY-3/4 | 2520 | |
| 500~630 | 30kVRSJY-3/5 | 2520 | |
| 20.8/36 ((42) kV | 50 | 35kVRSJY-3/1 | 2520 |
| 70~120 | 35kVRSJY-3/2 | 2520 | |
| 150~240 | 35kVRSJY-3/3 | 2520 | |
| 26/35 ((42) kV | 35kVRSJY-3/4 | 2620 | |
| 500~630 | 35kVRSJY-3/5 | 2620 |
참고:
1- 커넥터는 별도로 주문해야 합니다.
2.RSJY-3는 갑옷이 없는 구리 유선 스크린을 가진 케이블을 위한 것입니다.
3- 쏘더리스 어어드 연결은 다음과 같이 별도로 주문해야 합니다.
·보리 와이어 스크린 및 와이어 방패가있는 케이블에 대해서는 후자를 추가하십시오.예를 들어,6kVRSJY-3/1-WA.
·보전선과 함께 구리 테이프 스크린을 가진 케이블에 대해서는 후자를 추가합니다.예: 6kVRSJY-3/1-X.
